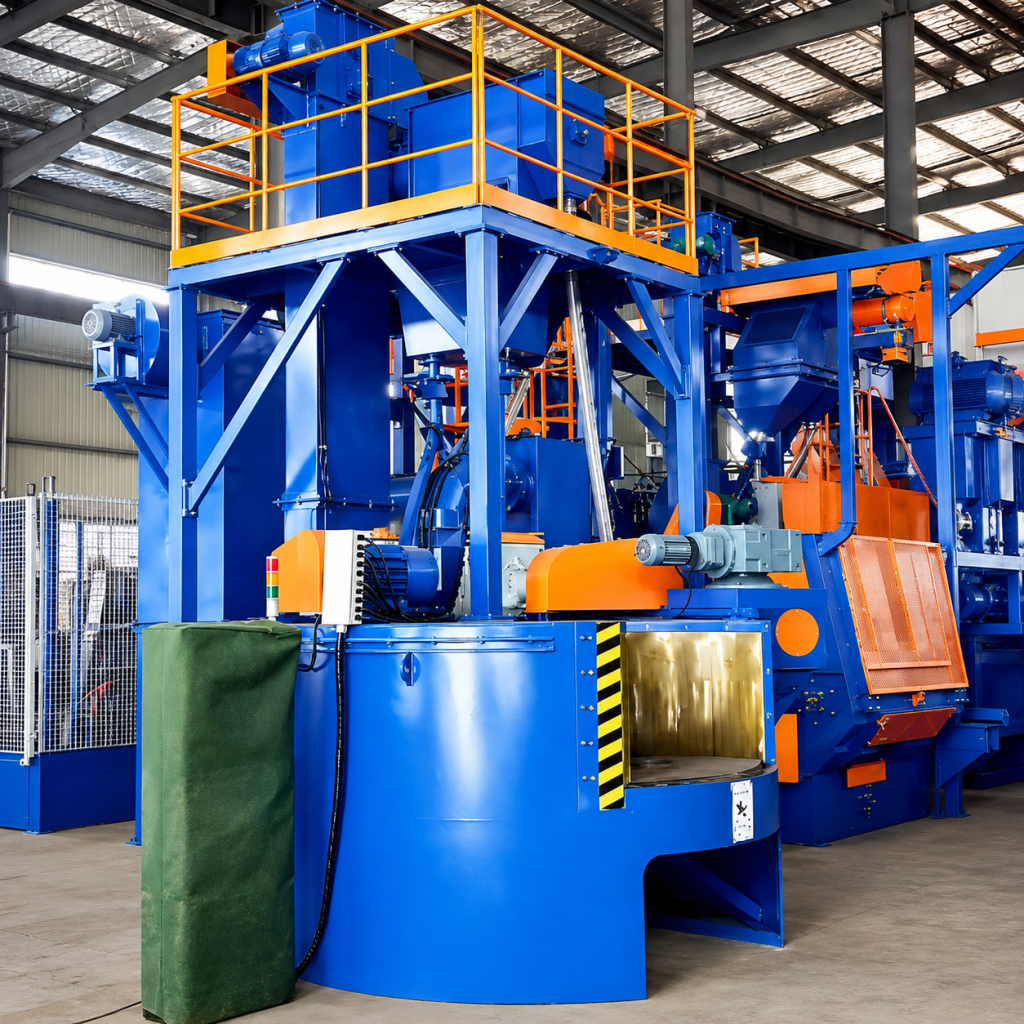

Máquina de chorreado de mesa giratoria

Principio de funcionamiento y flujo del proceso

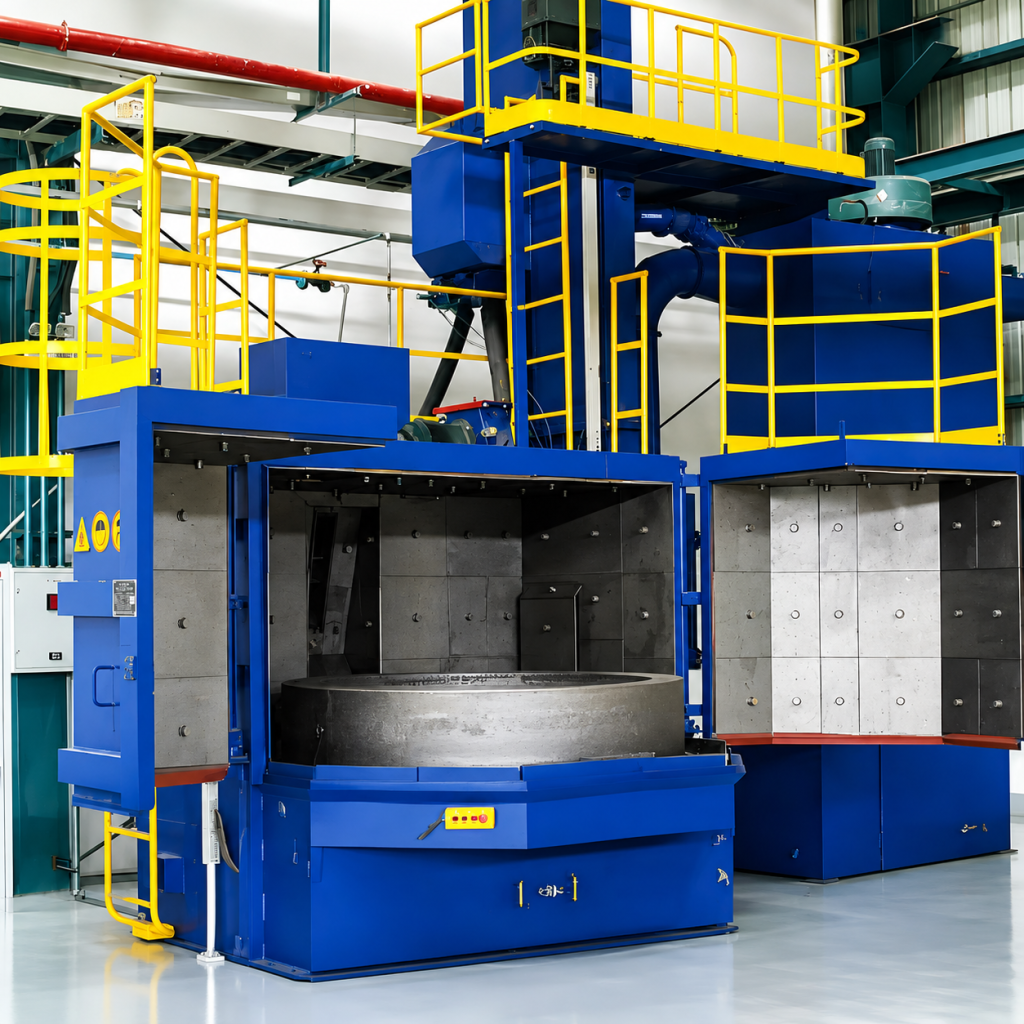

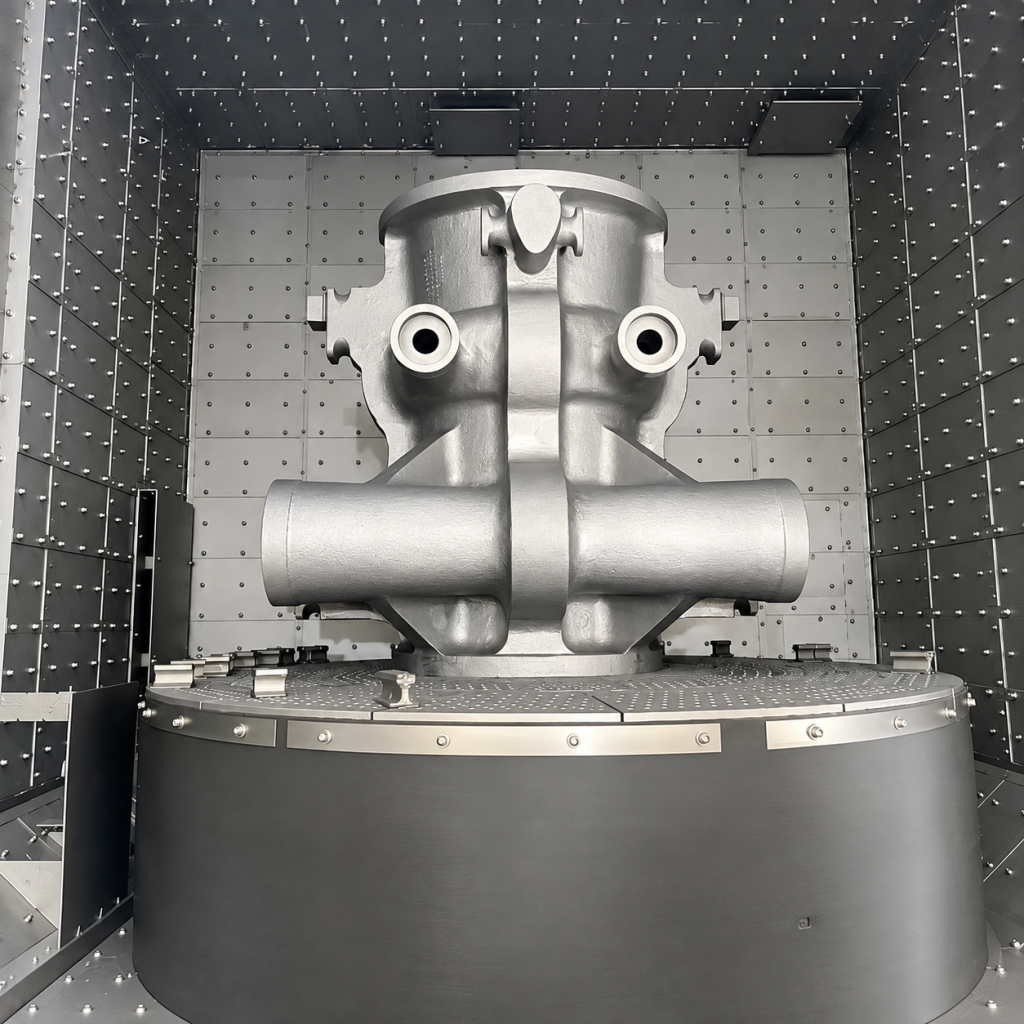

Las piezas se colocan en la mesa giratoria interior. El sistema de accionamiento de frecuencia variable asegura una rotación suave a 0,3-3 rpm. El abrasivo se proyecta a alta velocidad a través de las turbinas superiores y laterales para lograr una cobertura multiángulo. La cascarilla y el abrasivo eliminados se recuperan mediante el rascador inferior, se transportan mediante el tornillo sinfín al elevador de cangilones, se separan mediante el separador de lavado por aire y se reciclan. El polvo se filtra mediante el sistema de captación de polvo con cartucho de pulso antes de la descarga conforme. Cuando la pieza gira fuera de la cabina con la mesa giratoria, se puede realizar la inspección de calidad directamente.

Flujo del proceso: carga -> rotación de la mesa -> chorreado -> giro para inspección -> descarga

Ventajas del producto

Sin volteo y bajo daño: La pieza gira suavemente con la mesa giratoria sin caídas ni colisiones, lo que la hace especialmente adecuada para piezas de pared delgada, precisas y de alto valor.

Conexión de proceso visible: Una vez que la pieza gira fuera de la cabina, el resultado de la limpieza se puede observar directamente, lo que permite la inspección de calidad en línea y reduce el tiempo de espera para el siguiente proceso.

Disposición flexible de las turbinas: Las turbinas se pueden colocar desde ángulos superiores y laterales para adaptarse a geometrías complejas y asegurar una cobertura completa.

Alta automatización y digitalización: El control PLC + pantalla táctil permite el almacenamiento programable de parámetros de proceso. Se reservan interfaces de datos de Industria 4.0 para monitoreo remoto e integración con MES.

Bajo costo total de propiedad (TCO): La tasa de recuperación de abrasivo es >=95%. La cámara de acero al manganeso resistente al desgaste y los revestimientos de conexión rápida reducen el consumo de energía en un 10%-15% bajo resultados de limpieza equivalentes, y la vida útil de las piezas de desgaste está por encima del promedio de la industria.

Cumplimiento ambiental internacional: La cabina totalmente cerrada más la captación de polvo con cartucho de pulso mantiene las emisiones de polvo <=30 mg/m3 y cumple con ISO 14001 y las regulaciones ambientales europeas y americanas principales.

Listo para instalar y usar: La estructura compacta no requiere foso de cimentación, acorta el tiempo de instalación y reduce el espacio en el piso.

Por qué elegirnos

1. Sistema global de cumplimiento y certificación: Los productos cumplen estrictamente con el sistema de gestión de calidad ISO 9001 y el sistema de gestión ambiental ISO 14001. Se pueden proporcionar certificaciones CE, UL u otras certificaciones obligatorias para el mercado objetivo según sea necesario, lo que ayuda a que el equipo pase por la aduana sin problemas y cumpla con las regulaciones locales de seguridad y medio ambiente.

2. Capacidad de ingeniería personalizada: No forzamos máquinas estándar en aplicaciones inadecuadas. Proporcionamos personalización de proceso completo desde la simulación dinámica de la mesa giratoria y la optimización del flujo de campo de la turbina hasta la carga y descarga automática. Los ingenieros pueden realizar inspecciones gratuitas en el sitio para garantizar que el equipo coincida con su tiempo de ciclo, distribución de planta y características de las piezas.

3. Cadena de suministro segura y componentes centrales controlables: Los componentes centrales como turbinas, revestimientos resistentes al desgaste y sistemas de separación se fabrican internamente con trazabilidad total de calidad. Múltiples almacenes globales de repuestos mantienen las piezas de desgaste comunes listas para enviarse dentro de las 24 horas, minimizando el riesgo de tiempo de inactividad.

4. Entrega digital y soporte de operación remota: Se dispone de documentos técnicos completos en inglés, videos de guía de instalación en 3D y capacitación para operadores. El equipo admite diagnóstico remoto y actualizaciones de software, lo que ayuda a las plantas multinacionales a compartir inventario de repuestos e implementar mantenimiento predictivo.

5. Optimización del costo del ciclo de vida (LCC): Mediante rutas optimizadas de circulación de granalla y conductos de aire de recolección de polvo, el equipo reduce el consumo de energía en un 10%-15% bajo resultados de limpieza equivalentes. La mayor vida útil de las piezas de desgaste y la alta tasa de recuperación de granalla reducen significativamente el costo operativo a largo plazo.

6. Historial verificable y riesgo compartido: Con más de 20 años de experiencia en tecnología de granallado y más de 10 patentes relacionadas, cada máquina está respaldada por modelado 3D y análisis de elementos finitos. Los términos claros de garantía de rendimiento y los planes de garantía hacen que las decisiones de compra se basen en evidencia.

Aplicaciones

Ámbito de aplicación

La máquina es adecuada para la limpieza y el fortalecimiento superficial de piezas de fundición de hierro y acero, forjas y piezas tratadas térmicamente de tamaño pequeño y mediano. Se utiliza ampliamente en las industrias de fabricación automotriz, aeroespacial, máquinas herramienta de precisión, maquinaria general y fundición. Es especialmente adecuada para el tratamiento con granallado de piezas sensibles al impacto, planas o de paredes delgadas, como bielas de motor, muelles de diafragma, bridas y rodamientos, mejorando significativamente la resistencia a la fatiga y la durabilidad.
