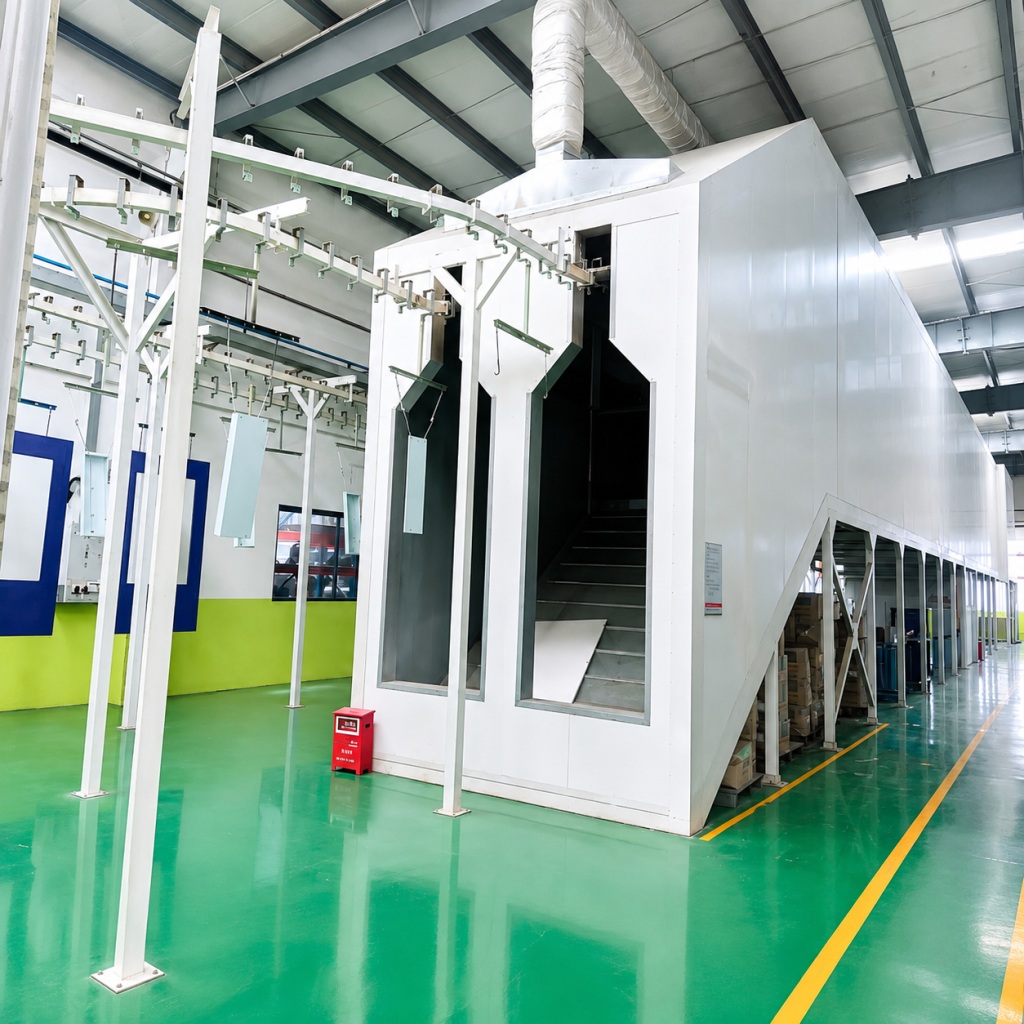

La línea de recubrimiento en polvo automática es un sistema de tratamiento de superficies totalmente automatizado basado en el principio de corona electrostática de alto voltaje.

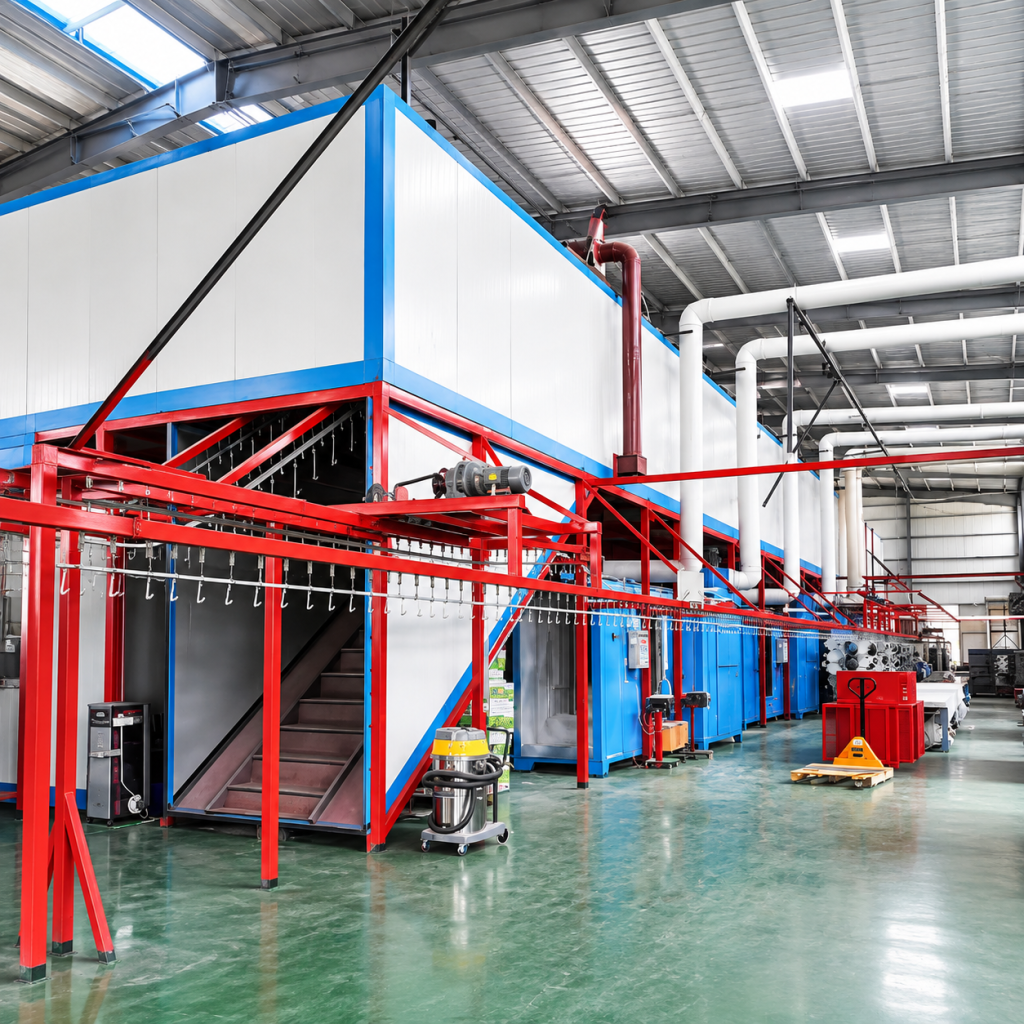

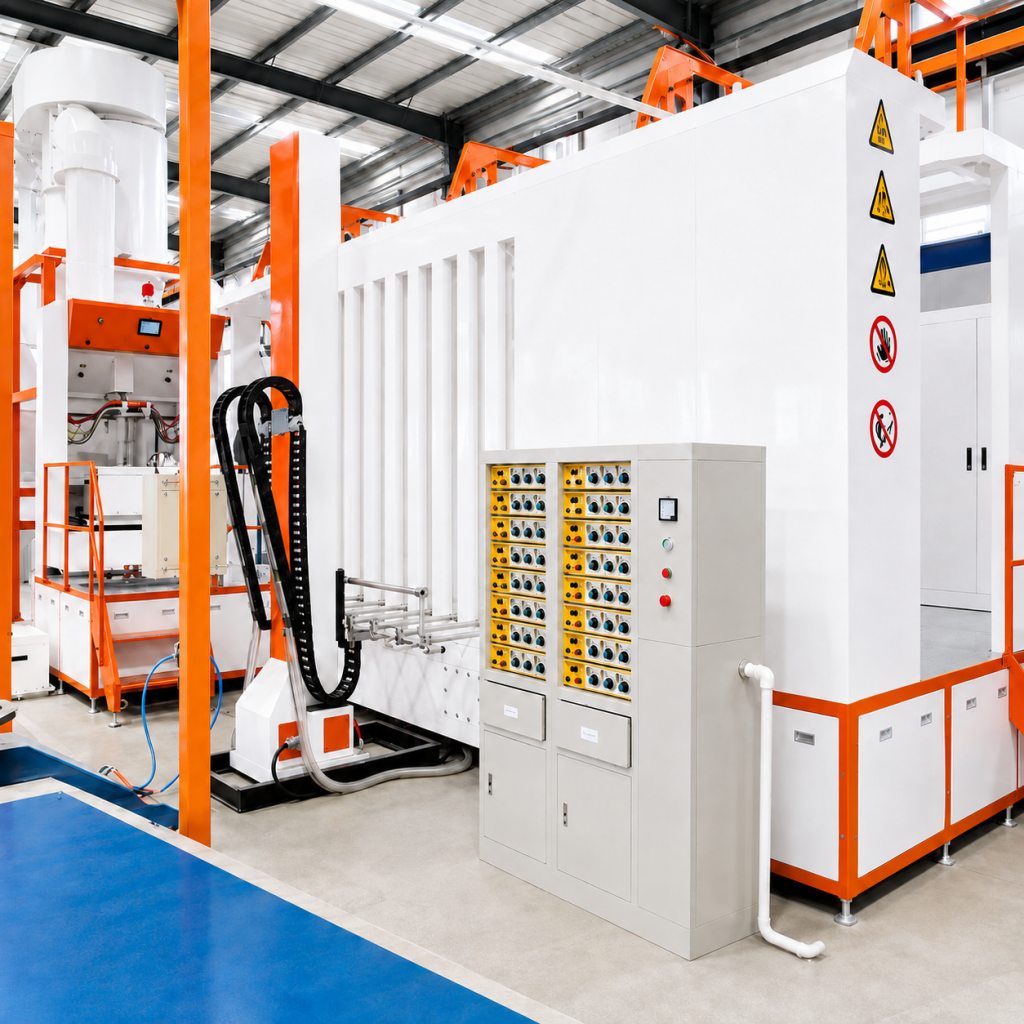

La línea de recubrimiento en polvo automática es un sistema de tratamiento de superficies totalmente automatizado basado en el principio de corona electrostática de alto voltaje. Las piezas de trabajo se transportan mediante cadena aérea o riel de piso y pasan por procesos de desengrasado, fosfatado, enjuague con agua, secado, pulverización electrostática de polvo, curado y enfriamiento. El sistema utiliza adsorción electrostática de alto voltaje de 60-100 kV, combinada con recuperación de dos etapas de ciclón grande más cartucho. La tasa de recuperación de polvo es >=98%, y la utilización de material es >=95%. La precisión del control de temperatura en la sección de curado es de +/-2.5 °C. La línea completa utiliza control inteligente interconectado con PLC, admite memoria de parámetros, autodiagnóstico de fallas y monitoreo remoto, y se utiliza ampliamente para el recubrimiento de alto volµmen de productos metálicos en ferretería, electrodomésticos, piezas de automóviles, materiales de construcción e industrias relacionadas.

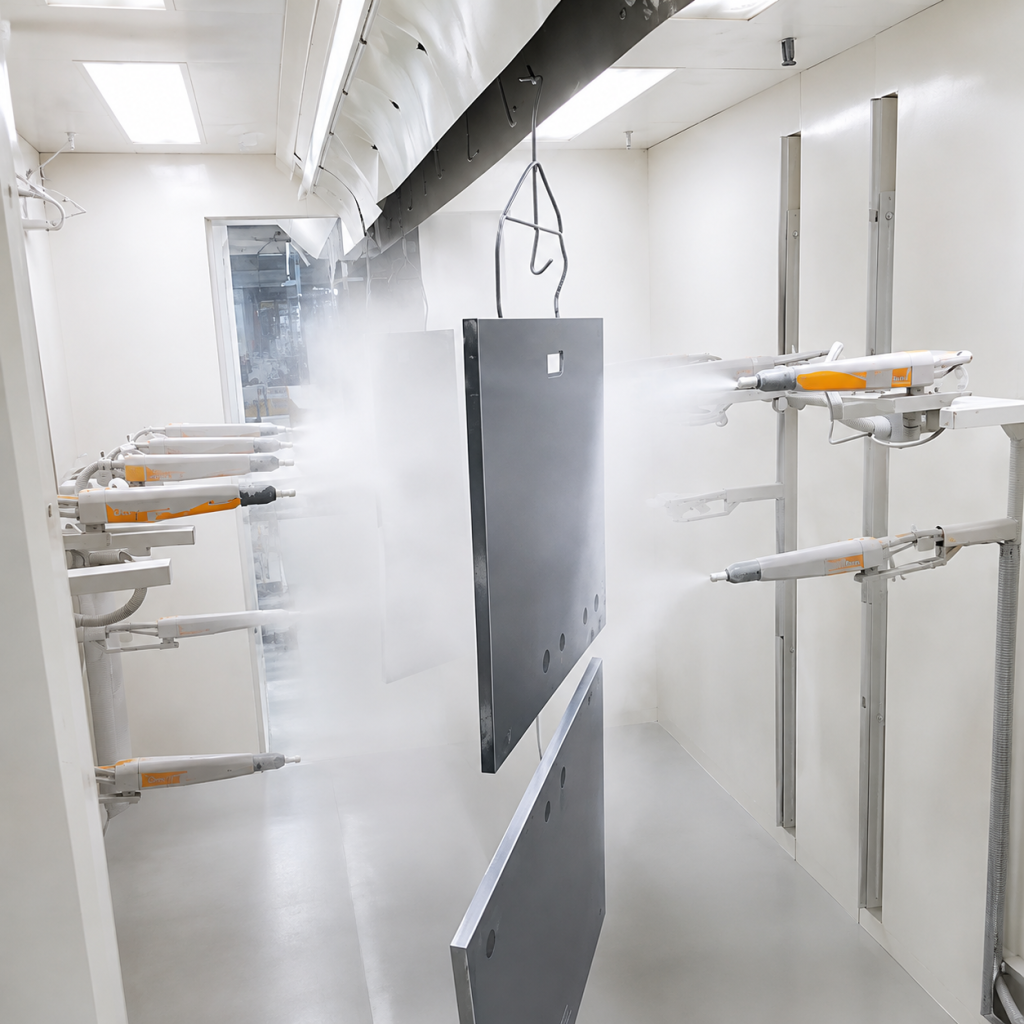

La pistola pulverizadora está conectada al polo negativo, mientras que la pieza de trabajo conectada a tierra forma el polo positivo. El recubrimiento en polvo se transporta a la pistola mediante aire comprimido y se carga en la zona de corona de alto voltaje de 60-100 kV, luego se adsorbe electrostáticamente en la superficie de la pieza. A medida que aµmenta el espesor del recubrimiento, la carga acµmulada produce repulsión electrostática y detiene automáticamente la adsorción adicional, asegurando un espesor de película uniforme. La pieza luego ingresa al horno de curado y se mantiene a 180-200 °C durante 10-20 minutos, permitiendo que el polvo se funda, nivele, entrecruce y cure en una película densa.
Flujo del proceso: carga -> pretratamiento (desengrasado, eliminación de óxido, fosfatado, enjuague con agua) -> secado -> pulverización electrostática de polvo -> horneado de curado -> enfriamiento forzado -> descarga -> inspección de calidad
Cµmplimiento ambiental: Sin solventes y emisiones de VOC casi nulas. La línea cµmple con las regulaciones ambientales de la UE RoHS/REACH y de los principales mercados. El polvo recuperado se reutiliza, reduciendo el costo de eliminación de desechos peligrosos.
Excelente calidad de recubrimiento: El espesor de película en una sola pasada alcanza 50-150 µm, con cobertura completa de bordes y esquinas, fuerte adherencia, excelente resistencia a la corrosión y consistencia de lote que cµmple con estrictos estándares automotrices y de electrodomésticos.
Automatización de alta eficiencia: La eficiencia de producción es 4-5 veces mayor que el recubrimiento manual, soportando producción continua por lotes las 24 horas y fabricación flexible de múltiples variedades en línea mixta.
Bajo costo total de propiedad: La utilización de material es >=95%, la tasa de recuperación de polvo es >=98%, el cambio de color solo toma 10-15 minutos, y el costo operativo general es significativamente menor que el recubrimiento líquido.
Digitalización inteligente: El control de lazo cerrado PLC gestiona voltaje, presión de aire y temperatura. Se dispone de adquisición de datos en tiempo real, se reservan interfaces OPC UA/Modbus, y se admiten integración con MES/ERP y mantenimiento predictivo remoto.
Acceso global con cµmplimiento normativo: La máquina completa está certificada CE, los sistemas eléctricos cµmplen con las normas IEC, y las configuraciones a prueba de explosiones pueden cµmplir con los requisitos ATEX, lo que facilita la puesta en marcha en los principales mercados globales.
Sistema de calidad internacional: Diseñado y fabricado bajo ISO 9001. Los componentes principales utilizan marcas como Siemens y Schneider, las soldaduras clave se inspeccionan mediante pruebas de rayos X, y el MTBF del equipo es >=20,000 horas.
Listo para fábrica digital: El sistema de control admite OPC UA, Modbus TCP/IP y EtherNet/IP, lo que permite conexión a la nube industrial, monitoreo OEE en tiempo real y mantenimiento predictivo.
Modular y expandible: El diseño modular estandarizado admite actualizaciones fluidas desde operación de un turno a tres turnos y desde pulverización manual de retoque hasta pulverización robótica totalmente automática, protegiendo la inversión a largo plazo.
Red global de servicio: Se proporcionan docµmentos técnicos multilingües y diagnóstico remoto AR. Los repuestos críticos admiten respuesta logística global en 48 horas, con capacitación en sitio y soporte de equipos de servicio localizados.
Ventajas de ESG y eficiencia energética: La circulación optimizada de aire caliente y el aislamiento del horno reducen el consµmo total de energía en un 15%-20% en comparación con las líneas tradicionales, ayudando a los clientes a cµmplir los objetivos de neutralidad de carbono y los requisitos de auditoría ESG de la cadena de sµministro.
|
Parámetro |
Unidad |
PCL-15 |
PCL-30 |
PCL-45 |
PCL-60 |
|
Capacidad de producción |
pcs/h |
50-100 |
100-200 |
200-300 |
300-500 |
|
Longitud total de la línea |
m |
20-30 |
40-60 |
50-80 |
60-100 |
|
Velocidad del transportador |
m/min |
0.5-2.0 |
0.5-3.0 |
0.5-3.0 |
0.5-5.0 |
|
Cantidad de pistolas de pulverización |
pcs |
2-4 |
4-6 |
6-8 |
8-12 |
|
Voltaje de pulverización |
kV |
60-80 |
60-100 |
60-100 |
60-100 |
|
Temperatura de curado |
°C |
180-200 |
180-200 |
180-200 |
180-200 |
|
Tiempo de curado |
min |
10-20 |
10-20 |
10-20 |
10-20 |
|
Tamaño del túnel del horno |
m |
Personalizado |
15 x 2 x 2.5 |
25 x 3 x 3 |
40 x 3 x 3.5 |
|
Potencia de calentamiento del horno |
kW |
aprox. 30 |
aprox. 50 |
aprox. 80 |
aprox. 120 |
|
Espesor del recubrimiento |
µm |
50-150 |
50-150 |
50-150 |
50-150 |
|
Utilización de material |
% |
>=95 |
>=95 |
>=95 |
>=95 |
|
Tasa de recuperación de polvo |
% |
>=98 |
>=98 |
>=98 |
>=98 |
|
Potencia instalada |
kW |
aprox. 40 |
aprox. 70 |
aprox. 110 |
aprox. 160 |
Nota: Los parámetros se pueden personalizar según las especificaciones de las piezas y los requisitos de producción. La temperatura de curado se ajusta según el tipo de polvo. Los métodos de calentamiento pueden ser gas, eléctrico o diésel.
La línea es adecuada para el recubrimiento superficial de alto volµmen de piezas metálicas, incluyendo productos de ferretería, perfiles de alµminio, carcasas de electrodomésticos, piezas de automóviles, muebles, equipos de fitness, maquinaria, gabinetes eléctricos y electrónicos, barandillas, puertas y ventanas de materiales de construcción y productos similares. Puede procesar placas de acero, placas de alµminio, tubos, piezas fundidas, forjadas y estructuras geométricas complejas para protección decorativa contra la corrosión, imprimación anticorrosiva en polvo y recubrimientos funcionales.
El recubrimiento en polvo no contiene disolventes y tiene emisiones de COV casi nulas, lo que lo hace más respetuoso con el medio ambiente. El espesor de película en una sola pasada alcanza 50-150 µm con mejor resistencia a la corrosión. La tasa de recuperación de polvo es >=98%, reduciendo el costo total. La pintura líquida es más adecuada para requisitos de alto brillo, capa delgada y combinación de colores compleja.
La máquina completa cµmple con CE e ISO 9001. Los sistemas eléctricos cµmplen con IEC/ES 60204-1, y hay opciones a prueba de explosión ATEX disponibles. Se puede proporcionar soporte para certificaciones obligatorias UL, CSA o locales según el mercado objetivo.
Establezca los parámetros de curado a partir de los datos técnicos del proveedor de polvo y luego verifique el perfil de temperatura del metal en la pieza de trabajo real. La mayoría de los polvos termoendurecibles requieren que el metal de la pieza alcance 180-200°C y se mantenga durante 10-20 minutos, pero el espesor del recubrimiento, la masa del material y el flujo de aire del horno pueden cambiar la configuración. Usamos termopares para registrar el perfil de temperatura del metal y ajustamos la velocidad del transportador, las zonas del horno y la circulación de aire hasta que el recubrimiento esté completamente curado sin decoloración ni desperdicio de energía.
Con un sistema de cambio rápido de color, el cambio de color estándar toma 10-15 minutos, y los colores similares se pueden cambiar más rápido. Los dispositivos de limpieza automática pueden acortar aún más el tiempo de inactividad y maximizar la OEE del equipo.
Tomando el PCL-30 como ejemplo, el área de piso requerida es de aproximadamente 60-120 m2, incluyendo pretratamiento, pulverización de polvo, curado, enfriamiento y pasillos logísticos. La altura libre recomendada de la planta es >=5 m, con espacio reservado para mantenimiento y expansión futura.
La pulverización de polvo produce emisiones de COV casi nulas. El polvo no adherido se maneja con recuperación de dos etapas, y las emisiones están muy por debajo de los estándares chinos, europeos y americanos. Los gases de escape del curado pueden equiparse con adsorción de carbón activado o tratamiento con rotor de zeolita para cµmplir con estrictas regulaciones ambientales.
Proporcione el tipo de pieza de trabajo, dimensiones, peso, producción diaria, tipo de polvo, condiciones de curado, dimensiones del sitio de instalación, método de calentamiento preferido, requisitos de pretratamiento y requisitos de certificación del mercado objetivo. Ofrecemos estudio gratuito en sitio, plano de distribución 3D y cálculo de ROI.
Las principales piezas de desgaste incluyen boquillas, cartuchos de filtro, cadenas de transportador y elementos de calentamiento. Se recomienda una relación de repuestos de boquillas del 5%-10%; los cartuchos de filtro deben reemplazarse regularmente; la tensión y lubricación de la cadena deben revisarse mensualmente. Hay disponibles planes de mantenimiento preventivo y servicios de monitoreo remoto de salud.
